Особенности прокладки силового кабеля: нормы, способы, распространённые ошибки
Силовой кабель — это важный элемент любой электрической системы, особенно в промышленных и коммерческих объектах. Правильная прокладка кабеля обеспечивает безопасность, надёжность и долговечность всей системы. В этой статье рассмотрим основные нормы, способы монтажа и типичные ошибки, которых следует избегать при прокладке силового кабеля в Минске и по всей Республике Беларусь.

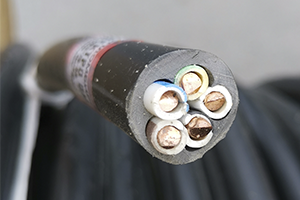

Что такое силовой кабель?
Силовой кабель используется для передачи электроэнергии с напряжением до 35 кВ. Он может быть медным или алюминиевым и иметь разную изоляцию в зависимости от условий эксплуатации. Наиболее распространённые типы:
- ВВГ / АВВГ — кабель с ПВХ-изоляцией;
- ПвП / АПвП — кабель с изоляцией из сшитого полиэтилена;
- КВВГ — контрольный кабель, не предназначенный для силовой нагрузки, но необходимый в системах управления.
Основные способы прокладки кабеля
Ниже представлены основные методы прокладки силовых кабелей:
| Способ | Описание | Применение |
|---|---|---|
| Открытая прокладка | Кабель крепится к стенам, потолкам или специальным конструкциям. | Промышленные помещения, подвалы, технические зоны. |
| Прокладка в трубах | Кабель помещается в защитную трубу (металлическую или ПВХ). | Офисы, жилые здания. |
| Подземная прокладка | Монтаж кабеля в траншеях с песчаной подсыпкой и плитами защиты. | Уличные линии, подвод к зданиям. |
| На эстакаде | Прокладка по металлическим лоткам и конструкциям. | Промышленные предприятия, распределительные станции. |
Нормы и документы
Прокладка силового кабеля должна соответствовать требованиям:
- Правил устройства электроустановок (ПУЭ);
- СТБ 1708-2006 — Прокладка кабелей в зданиях;
- СП 31-110-2003 — Проектирование и монтаж кабельных систем.
Распространённые ошибки
Основные ошибки при прокладке кабеля:
- Выбор неправильного сечения жил;
- Превышение допустимого радиуса изгиба;
- Отсутствие компенсационного запаса по длине;
- Прокладка кабеля без соблюдения температурного режима и условий окружающей среды.
Пример подбора сечения кабеля
| Мощность (кВт) | Ток (А) | Сечение кабеля (мм²) |
|---|---|---|
| 5 | ~10 | 1.5 |
| 10 | ~18 | 2.5 |
| 20 | ~36 | 6 |
Где купить силовой кабель в Республике Беларусь?
Компания ООО «ЭлектроМонтажПоставка» предлагает широкий ассортимент силового и контрольного кабеля для промышленных объектов:
- Сертифицированная продукция от производителей России, Турции, Китая;
- Поставка в Минске и регионах Республики Беларусь;
- Консультации по подбору оптимального решения под ваши задачи.
